1.心电图应用

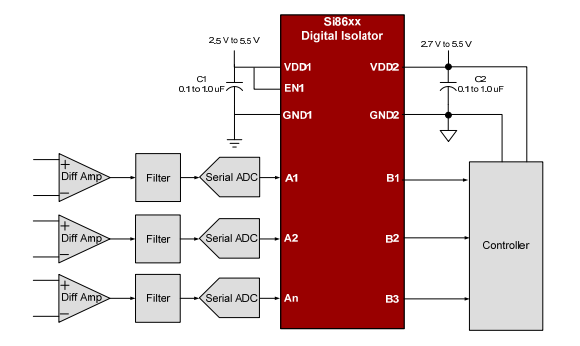

图 中 显示了心电图 (ECG) 前端的框图，其中模拟输出来自仪表放大器的信号经过高通滤波，然后由串行 ADC。 转换后的数据通过 Si86xx 增强型 (5 kV) 数字隔离器传输到控制器进行处理。 Si86xx 数字隔离器可以在吞吐量下运行速率高达每通道 150 Mbps 的“无瓶颈”数据传输。 如果并行输出使用了 ADC，只需使用四个 Si8660 六通道即可实现隔离隔离器（假设 16 位 ADC）。
2.除颤器应用

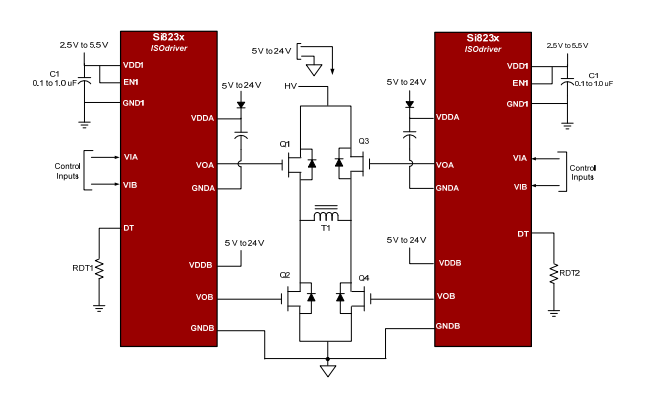

图中显示了除颤器的功率级，其中两个高侧/低侧隔离驱动器(ISOdrivers) 驱动全桥电路。 注意这个电路只需要两个 ISOdrivers标准的高侧自举电路来实现全桥驱动解决方案。 每个 ISO 驱动程序具有片上输入信号调理电路，包括施密特触发器输入、输入 UVLO保护、输出重叠保护和死区时间发生器。 这些功能对于安全关键医疗系统的可靠运行。
输入级后面是一个增强型双通道隔离器，其输出连接到栅极驱动器，每个驱动器都与另一个以及输入隔离。 电阻器 RDT1 和RDT2 确定每个周期内添加的死区时间量。 如果不需要死区时间，DT 输入应连接到本地 VDD 源。
除了逻辑输入 ISOdrivers，Silicon Labs 还提供 Si826x 系列增强型、光耦合驱动器的功能兼容替代品。 Si826x 系列有一个输入模拟光耦合器 LED 行为的阶段，允许直接更换栅极驱动器HCPL-3120 等产品，提供更低的运行功率、更好的温度性能和更高的可靠性。
3.医疗电源应用
上面的例子说明了如何在电子医疗系统中使用 CMOS 隔离器电路层面。 其他系统可能会使用 CMOS 隔离器来实现不同的电路功能，例如电压电平转换或消除引起噪声的接地回路。 表格显示了部分列表可以从使用 CMOS 隔离技术中受益的医疗电子系统。这些和其他应用中的隔离要求导致了几乎无限数量的CMOS 隔离器用例和 CMOS 隔离器技术最终将取代传统随着医疗电子市场的不断扩大，隔离技术。
Example Applications for CMOS Isolation Products in Medical Systems（图片名称）
总结以上：
电子医疗系统必须集成强大的隔离功能，以确保患者和操作员安全。 严格的国际安全监管机构认证医疗电子系统他们的统一安全规范。 隔离器在这些系统中起着关键作用，并且必须坚固可靠，同时占用最少的空间并且对系统增加的成本可以忽略不计。光电耦合器和变压器已成为医疗系统隔离器的首选解决方案电路。 然而，技术的进步使得更小、更可靠和更高性能隔离器件，包括单封装多通道数字隔离器、AC电流传感器和栅极驱动器。 这些新型隔离产品基于主流CMOS工艺技术，并提供比传统解决方案显着的优势，包括降低 10 倍与光耦合器相比的故障率。 CMOS 隔离产品是许多产品的理想解决方案电子医疗系统。
